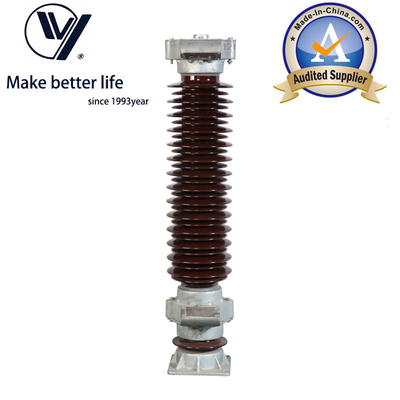

132kV Porcelain Housing Lightning Arrester Y10W5-132 for Substations

MOQ:	3
価格:	1

Detail Information

Product Description

Detail Information

証明:

ISO9001

定格電圧:

132KV

身長:

1970mm

沿面距離:

4250mm

システム最大電圧:

145/161kv

ライン放電レベル:

2/3/4

長時間の現在の衝動:

600/800/1000A

4/10μs電流衝動:

100KA

稲妻の衝動に耐えます:

650kv

電力周波数電圧に耐えます:

275KV

MCOV:

106kv

公称電流:

10ka

残留電圧（5ka）:

396kv

8/20μs残留電圧:

334kv

スイッチングインパルス残留電圧:

263kv

1MA DC参照電圧:

192kv

ハイライト:

132kV porcelain lightning arrester

substation lightning arrester Y10W5-132

high voltage porcelain arrester

Product Description

132kVポルセランホイジングオーバージェストラー - モデルY10W5-132

製品仕様

属性	価値
モデルNO	Y10W5-132
設置	同期逮捕
適用する	サブステーション
サイズ	大きい
動作電圧	高電圧
材料	ZnO
クリップページ距離	4250mm
住宅	ポルセラン
ライン放出クラス	3
仕様	IEC 60099-4

主要な特徴

優れた電気性能と信頼性
軽量設計により安装が容易
防爆・破裂構造
汚染された環境での優れた性能
破壊防止設計
湿気浸透防止
高機械強度
紫外線に敏感でない
オゾンとコロナに優れた耐性
優れた追跡耐性

テクニカルパラメータ

定数電圧	132kV
高さ	1970mm
クリープ距離	4250mm
システム最大電圧 Um	145/161KV
ライン放出レベル	2/3/4
長時間電流衝動	600/800/1000A
4/10 μs の電流衝動	100KA
閃電抵抗する	650KV
電源周波数電圧抵抗する	275KV

詳細な仕様

パラメータ	価値
MCOV (kV)	106
定数電流 (kA)	10
5kA (kV) の急衝動の残留電圧	396
8/20μS 5kA (kV) の電波電流の残留電圧 (ピーク値)	334
1kA (kV) の切換衝動電流の残留電圧 (ピーク値)	263
1mA DC基準電圧 (kV)	192
2mS 長時間インパルス電流 (A)	850
4/10μS 高電流衝動 (kA)	100
